Schaltschrank-Thermostat ITR 79.404 für elektrische Heizsysteme

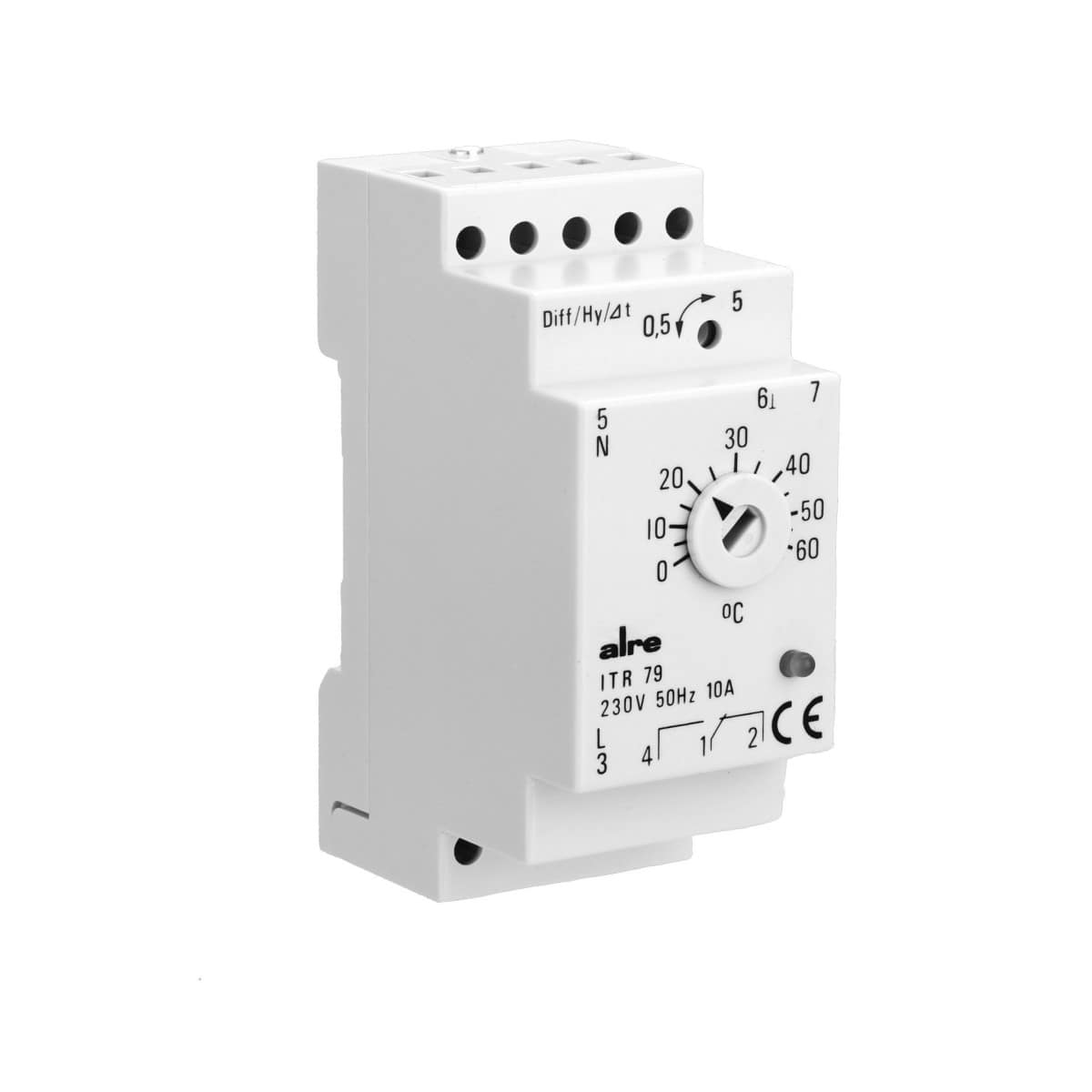

Der ITR 79.404 ist ein elektronischer Temperaturregler für die Montage auf einer 35-mm-Hutschiene im Schaltschrank. Mit seinem Regelbereich von 0 bis 60 °C eignet er sich besonders zur Regelung und Überwachung elektrischer Heizsysteme.

Typische Einsatzbereiche sind elektrische Fußbodenheizungen, Rohrbegleitheizungen und Frostschutzheizungen. Die Temperatur wird über einen externen NTC-Fühler erfasst und direkt am Regler über einen Drehknopf eingestellt.

Wichtig: Der Temperaturfühler ist nicht im Lieferumfang enthalten und muss passend zur Anwendung separat bestellt werden.

Temperaturregelung direkt im Schaltschrank

Der ITR 79.404 wird auf einer 35-mm-Tragschiene montiert und eignet sich damit besonders für zentral aufgebaute Heizungssteuerungen und elektrische Verteiler.

• Regelbereich 0 bis 60 °C
• Elektronische Temperaturregelung
• Potentialfreier Wechslerkontakt
• LED-Anzeige bei Heizbetrieb
• Einstellbare Schaltdifferenz von ca. 0,5 bis 5 K
• Fühlerbruch- und Fühlerkurzschlusssicherung

Für elektrische Fußbodenheizungen

Bei einer elektrischen Fußbodenheizung kann der Schaltschrank-Thermostat beispielsweise zur zentralen Regelung über die Bodentemperatur eingesetzt werden. Dazu wird ein geeigneter Kabelfühler im Boden beziehungsweise im vorgesehenen Fühlerrohr positioniert.

→ Elektrische Fußbodenheizungen ansehen

Für Rohrbegleitheizung und Frostschutz

Auch zur Steuerung einer Rohrbegleitheizung oder anderer elektrischer Frostschutzheizungen ist der ITR 79.404 geeignet. Je nach Anwendung kann die Temperatur direkt am Rohr oder über einen Außen- beziehungsweise Umgebungstemperaturfühler erfasst werden.

Dadurch lässt sich die Heizung temperaturabhängig betreiben und nur dann einschalten, wenn Wärme tatsächlich benötigt wird.

→ Rohrbegleitheizungen und Frostschutzheizungen ansehen

Passender Temperaturfühler erforderlich

Der ITR 79.404 wird ohne Temperaturfühler geliefert. Für den Betrieb ist ein kompatibler externer Temperaturfühler erforderlich.

Für unterschiedliche Anwendungen stehen folgende Fühler zur Verfügung:

• Kabeltemperaturfühler NTC 10K – 1,5 m oder 6 m
  Für Fußbodenheizung, Rohrtemperatur und allgemeine Temperaturmessungen.
• Außentemperaturfühler NTC 10K AF-4
  Für die Erfassung der Außen- oder Umgebungstemperatur, beispielsweise bei Frostschutz- und Rohrbegleitheizungen.

Einstellbare Schaltdifferenz

Die Schaltdifferenz kann zwischen etwa 0,5 und 5 K eingestellt werden. Dadurch lässt sich das Schaltverhalten an die jeweilige Anwendung anpassen.

Eine kleinere Schaltdifferenz ermöglicht eine engere Temperaturregelung, während eine größere Schaltdifferenz die Anzahl der Schaltvorgänge reduziert.

Fühlerüberwachung für zuverlässigen Betrieb

Eine integrierte Fühlerbruch- und Fühlerkurzschlusssicherung überwacht den angeschlossenen Temperaturfühler. Eine LED zeigt zusätzlich an, wenn der Regler den Heizbetrieb aktiviert hat.

Technische Daten

• Typ: ALRE ITR 79.404
• Regelbereich: 0 bis 60 °C
• Betriebsspannung: 230 V AC, 50/60 Hz
• Fühlerelement: externer NTC-Fühler
• Montage: 35-mm-Tragschiene nach EN 60715
• Schaltkontakt: potentialfreier Wechsler
• Max. Schaltstrom Schließer: 10 (3) A
• Schaltdifferenz: ca. 0,5 bis 5 K, einstellbar
• Anzeige Heizbetrieb: LED
• Elektrischer Anschluss: Schraubklemmen
• Anschlussquerschnitt: 0,5–2,5 mm²
• Farbe: Grau, ähnlich RAL 7035
• Temperaturfühler: nicht im Lieferumfang enthalten

Hinweis zur Schaltleistung: Die zulässige Schaltleistung ist von der angeschlossenen Last abhängig. Bei größeren Heizleistungen ist gegebenenfalls ein geeignetes Leistungsschütz vorzusehen.

Vorteile auf einen Blick

• Kompakter Temperaturregler für den Schaltschrank
• Für elektrische Fußbodenheizung und Rohrbegleitheizung geeignet
• Flexibler Einsatz durch externen Temperaturfühler
• Regelbereich 0–60 °C
• Einstellbare Schaltdifferenz
• Fühlerbruch- und Kurzschlussüberwachung
• Potentialfreier Wechslerkontakt
• Einfache Einstellung über Drehknopf
